KROEPLIN卡规

发布时间:2020-04-23 18:00:42      发布人:小编  浏览量:

KROEPLIN卡规

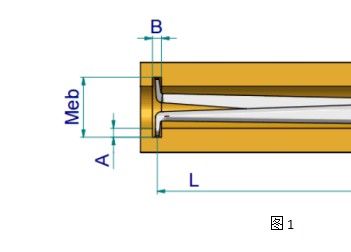

KROEPLIN卡规分为内、外卡规。 常用于测量难测的凹槽间距、管壁厚、盲孔间距等,是最简单的测量工具。如图1所示,由于它的孔内有凹槽使用其它内径量具有困难,用KROEPLIN内卡规就可以灵活卡入凹槽,快速解决问题。

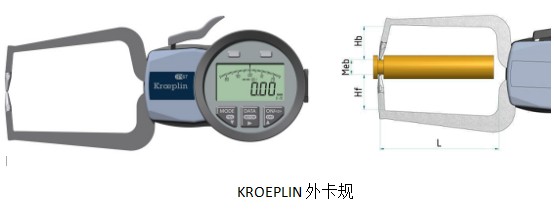

KROEPLIN外卡规用于测量外径和平面间距,测量时要使两个测量面的联线垂直零件的轴线,卡规测头滑过零件外圆时,我们手中的感觉应该是外卡规与零件外圆正好是点接触,以卡规的自重刚好不滑下为合适。此时KROEPLIN外卡规两个测量面之间的距离,就是被测零件的外径。切不可将KROEPLIN外卡规歪斜地放上工件测量,这样有误差。由于卡规有弹性,把外卡规用力压过外圆也是错误的,更不能把卡规横着卡上去。对于大尺寸的外卡规,靠它自重滑过零件外圆的测量压力已经太大了,此时应托住卡规进行测量。

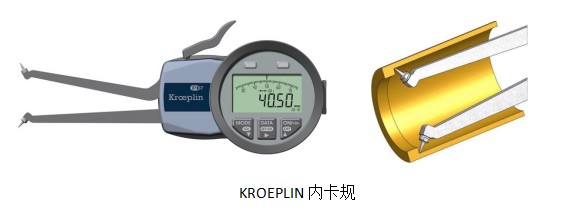

KROEPLIN内卡规是用来测量内径和凹槽的,用内卡规测量内径时,应使两个测脚的测量面的联线正好垂直相交于内孔的轴线,即测脚的两个测量面应是内孔直径的两端点。因此,测量时应将KROEPLIN 内卡规下测脚停在孔壁上作为支点,上面的测脚由孔逐渐


向外张开,并沿孔壁圆周方向摆动,当沿孔壁圆周方向能摆动的距离为最小时,则表示内卡规脚的两个测量面已处于内孔直径的两端点了。此时KROEPLIN外卡规两个测量面之间的距离,就是被测零件的内径。也可检验孔的圆度公差。
